方殼電池激光焊接主要包括電池防爆閥焊接、電池殼體與蓋板封口焊接、電池模組及PACK焊接、注液孔、電池模組匯流排的焊接。4000W方形電池模組生產線及PACK裝配線方案，主要是根據客戶的焊接要求進行非標定制。主要由電芯分選單元，電芯涂膠，電芯堆疊，人工極性檢測及匯流排安裝，匯流排焊接工站，焊后檢測，PACK裝配線，及相關的測試設備CCD系統、HMI系統；物流輸送系統以及控制系統組成，滿足客戶全自動化生產的需求，從而節約人工成本的同時提供生產效率。下面跟著尚拓激光一起來了解一下具體的方案。

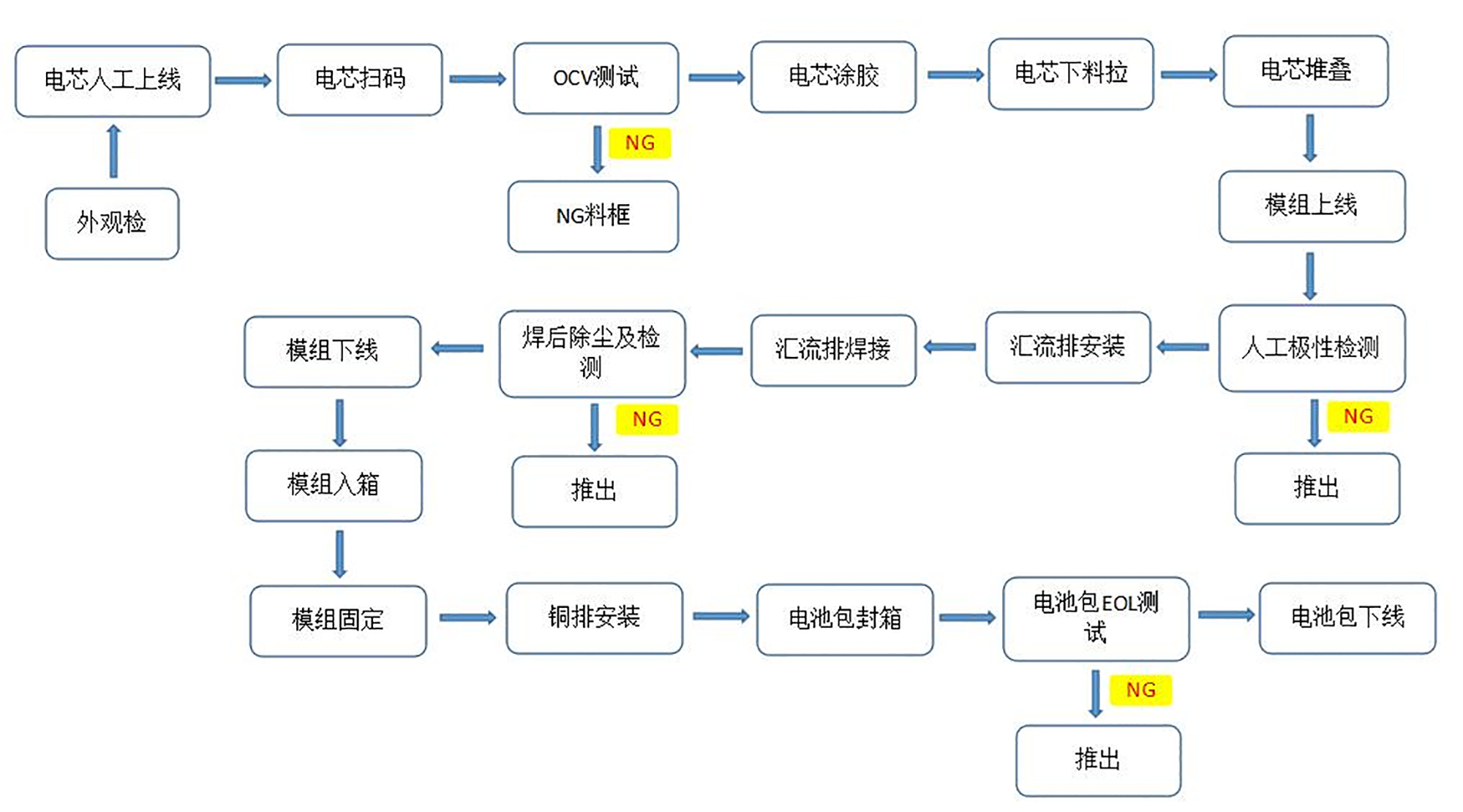

　　4000W方形電池模組生產線及PACK裝配線定制方案工藝流程圖

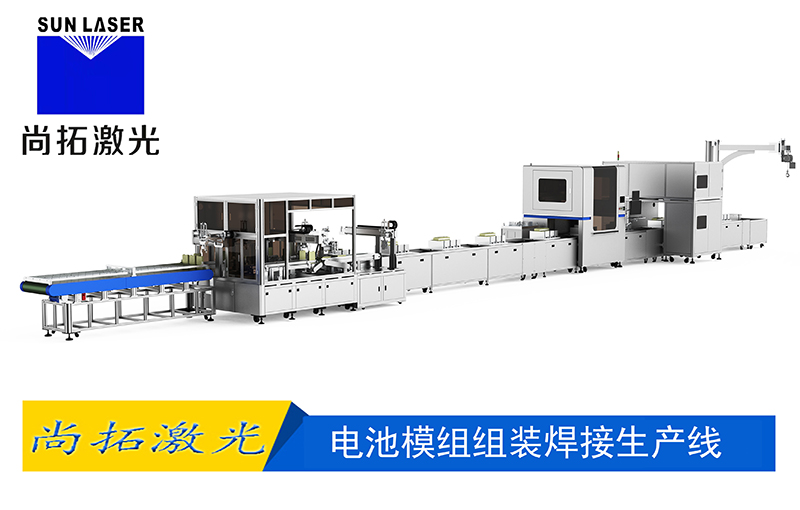

　　4000W方形電池模組生產線及PACK裝配線定制方案主要功能：
　　本設備用于方殼電池模組的裝配、焊接、檢測。主要包含電芯 OCV 測試 、電芯堆疊、人工極性檢測、匯流排安裝、匯流排激光焊接 、模組絕緣耐壓測試、模組入箱、模組固定、模組串聯銅排安裝&螺絲擰緊、電池包封箱、電池包 EOL 測試等功能。所有單機設備及分布式系統通過調度系統統一與 MES 進行數據交互，實現上下游系統的集成、生產能力的匹配，滿足上產線生產要求。
　　主要功能：
　　整套系統實現操作簡便，布局合理，主要有以下功能：
　　1) 電芯上線及分選：電芯人工上線，線上自動掃碼，實現電芯的內阻、電壓測試；
　　2) 電芯堆疊：分選好的電芯通過拉帶輸送至堆疊工位，人工將電芯排序后用隔板隔開與端板通過打
　　扎帶，或通過擠壓工裝鋼 帶打鉚釘?shù)男问竭M(jìn)行整體固定；
　　3) 模組上線：通過龍門行吊將堆疊捆扎好的模組實現上線及下線；
　　4) 極性檢測：人工對電池模組進行極性檢測；
　　5) 匯流排安裝：人工線上進行電池匯流排的安裝；
　　6) 匯流排焊接：將匯流排與極柱焊接在一起，實現電芯的串并聯；
　　7) 匯流排焊后除塵：人工線上將匯流排焊縫焊渣清潔吸塵、人工劃線檢測焊縫，發現有 NG 可以手
　　動將其轉出至工作臺進行補焊；
　　8) 絕緣耐壓測試：人工線上檢測模組內單電芯電壓、電芯間絕緣值、所有電芯正極對外殼的絕緣值，
　　發現有 NG 手動將其轉出至工作臺進行補修；
　　9) 倍速鏈輸送線：輸送模組貫穿整條線，根據客戶工藝需求，線體總共設 24 個工位（包含預留工
　　位），每工位配置相應的阻擋機構及頂升定位機構，實現各工位的操作；線體分上下 2 層，實
　　現托盤回傳；
　　10) NG 升降小車平臺：用于 NG 產品的處理和處理后維修后的產品上線及人工抽檢；
　　11) PACK 裝配線：線體總共設 9 個工位（包含預留工位），每工位配置相應的阻擋機構，實現各工位的操作,線體分上下 2 層，實現托盤回傳；托盤直徑1000mm；

12) 各工位設備具備“暫停-復位繼續”功能，設備在運行中可人工選擇暫停，在排除故障后按暫停
　　復位按鈕可實現在原來的位置繼續運行焊接，不需要復位到零點重新焊接；
　　13) 控制系統預留多路 I/0 接口，便于后續相關功能的擴展；
　　14) 倍速鏈整體采用焊接結構，具有足夠的靜、動剛度,經過振動時效處理后精加工而成，有很高的
　　精度和精度保持性；
　　15) 激光器、冷水機、自動物流線等主要系統部件布局合理，操作維護便利，功能分區清晰，焊接
　　區域有安全保護罩，左右側有自動安全門，所有進出口安全插銷（正常模式與機器聯動），在
　　焊接過程中若人為打開任意一扇門，且激光自動停止并報警提醒；
　　16) 封閉式激光房，頂部排氣口連接到用戶提供的廠區抽排風系統或配備的煙霧凈化系統，有效將
　　焊接過程中產生的煙塵、有害氣體處理凈化后排出，保護操作者身體健康，污染物排放滿足國
　　家排放標準；
　　17) 可選配 UPS 電源，防止突然斷電造成電腦系統崩潰或者數據丟失；
　　18) 整個系統無漏電、漏水、漏液、漏氣等情況發生。

　　以上是小編對4000W方形電池模組生產線及PACK裝配線定制方案工藝流程圖及整線設備實現的功能做了介紹，如果您有類似于方殼電池激光焊接生產線的需求，或者想要了解更多關于4000W方形電池模組生產線及PACK裝配線定制方案的細節可以私信小編，或者直接給小編留言，我們將第一時間聯系您。
