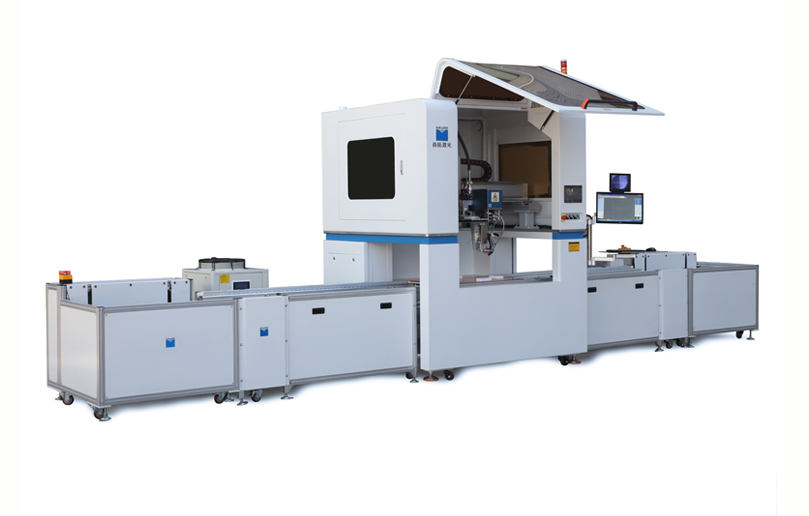

4000W方形電池模組激光焊接生產線方案，主要用于電池模組匯流排、極耳等焊接生產線及模組裝配線組成，而焊接工作站才采用IPG 4000W激光器焊接匯流排焊接工站，以及相關的CCD視覺對位系統、測高系統和控制系統完成方殼電池模組焊接。

4000W方形電池模組激光焊接生產線整體工藝要求
　　1.倍速鏈輸送進焊接間，頂升機構頂升并定位，夾具采用直角定位；
　　2.設備參數在軟件中設定，軌跡設定簡單、方便，容易不同型號切換；
　　3.焊接平臺采用 X-Y-Z 軸三軸運行方式，X-100/Y-600/Z40（參考），滿足焊接范圍 800*600*400mm 要求，
　　采用雙 Y 軸龍門結構方式，焊接機嵌入到流水線中，整體高度在滿足焊接要求同時盡量降低整體高度，運
　　行要平穩；
　　4.焊接主機要求出光穩定，并且使用 IPG4000W 的連續焊接主機，光纖采用 100μm 的芯徑；
　　5.整個設備配置具備生產要求，包括除塵、水冷系統；
　　6.產品焊接光滑，熔深≥0.9mm 以上；
　　7.采用振鏡焊接；
　　8.設備開放 MES 通訊協議端口。

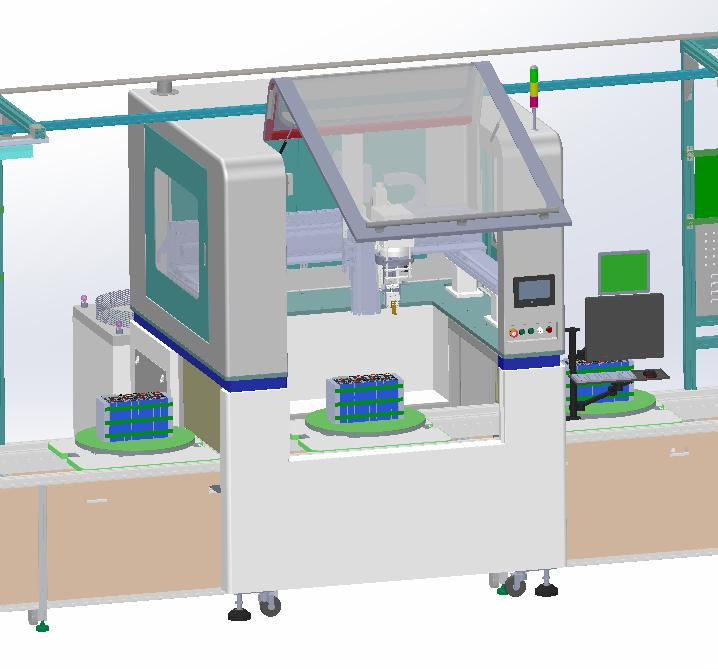

　　4000W方形電池模組激光焊接生產線工藝流程圖

　　4000W方形電池模組激光焊接生產線主要功能：
　　1. 人工線上進行匯流排的安裝；
　　2. 模組輸送到位，頂升機構頂升定位，自動對位，測距，焊接。焊縫模式：方形、帶圓角方形、
　　圓形、橢圓形、W 形、S 形、螺 旋形可調，可在操作界面編輯軌跡；
　　3. 要有補焊程序，通過 CCD 確定焊接位置，進行焊接，離焦量要在 控制面板上顯示并且可調；
　　4. 焊接時需要激光測距，分辨率≤0.04mm，檢測重復性精度≤ 0.08mm；
　　5. 保 護氣和風刀氣體各路均采用單獨控制單元；
　　6. 具備吸塵、排煙系統，防止飛濺損傷產品；
　　7. 激光器采用 4/6KW 激光器，振鏡焊接；
　　8. 選用麥德威視 CCD 視覺對位。

　　說明：
　　激光頭壓塊，采用獨立壓緊如上圖，每個壓頭采用氣缸獨立壓緊保證焊接面貼緊，防止虛焊。壓頭采用伺服數控尋址精確定位焊點。焊接壓緊機構采用電池組定位，柔性焊接壓頭壓緊方式。有效保障焊接位置緊密配合，保障焊接熔池一致，無虛焊。
