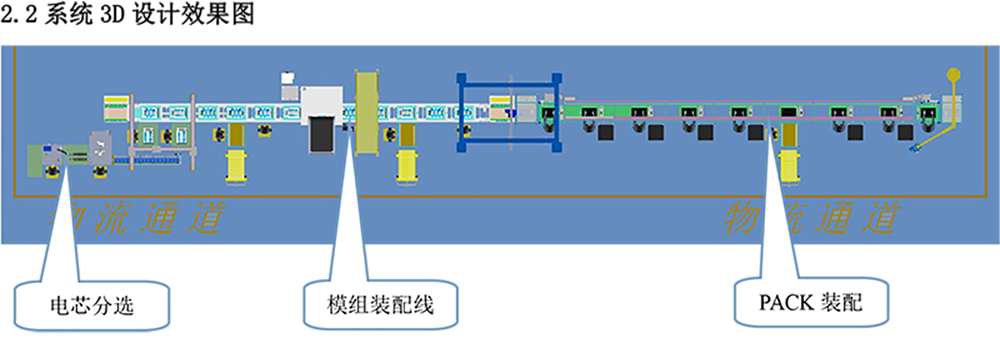

方形電池模組生產線定制方案為電池模組匯流排、采集線等焊接生產線及PACK裝配線組成。4000W方形電池PACK模組生產線由電芯分選單元，電芯涂膠，電芯堆疊，人工極性檢測及匯流排安裝， 匯流排焊接工站，焊后檢測，PACK裝配線，及相關的測試設備CCD系 統、HMI系統；物流輸送系統以及控制系統。

4000W方形電池PACK模組生產線焊接通用要求：
　　1.可裝配最大產品尺寸：800*600*400mm，模組電池包重量≤150Kg；
　　2.該模組線擬定的工藝過程為通用過程，不排除個別產品的組件裝配順序和 加工要求完全滿足，該線需要有一定的擴展能力和兼容性（如液冷電池包）， 工站在允許的情況下可以預留，工序可以自由調整；
　　3.產線設計應充分考慮車間布局和運輸、人流通道。設計方案應有較高的實 用性并充分考慮人工作業便捷性和安全性；
　　4.每個工站需支持不良品排出功能，關鍵工站生產數據需要上傳至廠規級 MES 系統，預留網絡和配電、配氣； 5.焊接工站按工序參數要求匯流排焊接機≥4000W（帶振鏡、測高拍照等功 能，有效焊接范圍：長≥800mm，寬≥600mm），穿透焊形狀為點、直線、圓、 方形；模組定位精度：±0.02mm；且具備防爆除塵功能，不同模組工裝可快 換，工裝切換時間≤15 分鐘；
　　6.設備可選擇程序自動焊接，也可手工模式單點焊接；
　　7.自動模式下產品有測距防誤焊功能，手動模式下管理員有屏蔽測距保護功 能；整線可具備同時焊接兩個模組及以上或模組箱體整箱焊接；
　　8.整線各工序需考慮調試設備及換型操作的便捷性；
　　9.焊接需有可觀察門開啟范圍：600mm 以上；
　　10.焊點定位方式：CCD 拍照定位（拍照保存）+傳感器測高（HMI 顯示高度值）；
　　11.異常報警：所有工站安裝一個聲光報警三色指示燈；
　　12.自動設備具備中斷恢復功能（異常處理完成后，可于中斷處恢復執行）；
　　13.下臺架高度不高于 700mm（方便工件搬運）；
　　14.焊縫焊接表面均勻細膩圓潤、平整、起弧和收弧處過渡平滑并有氣體保護；
　　15.焊縫不允許裂紋、燒穿、焊偏、斷弧、焊瘤等缺陷；
　　16.具備產品焊接防錯和追溯功能。
　　17.焊縫熔深（底材）≥1.2mm，底材厚度*40%≤焊縫熔深≤底材厚度*60%，焊 縫寬度≥1.5mm，焊縫長度≥焊材長度*90%，極柱焊后的垂直剝離力＞1500N 焊縫凹陷深度≤焊材厚度*30%；
　　18.焊接機與生產流水線對接，實現焊接自動化。

　　4000W方形電池PACK模組生產線主要性能和指標：
　　1.配備安全護板及緊急停止安全裝置，保證安全生產作業；
　　2.整線需具備防靜電及絕緣防護要求；
　　3.設備與 MES 有通訊端口(PLC 以太網模塊）；
　　4.整線無明顯震動、易致停機部件給出預案；
　　5.整線除能夠上傳信息到 MES 外，也能夠讀取甲方 MES 的數據及相關指令。
　　6.甲方需要上傳的數據統一存放到設備自身的軟件庫或數據庫中，然后 MES只需與乙方的軟件庫對接即可;
　　7.物料夾具針對物料的關鍵特征要有識別功能，防止異常物料流到生產線上；
　　8.各工站設計輔料、工具、耗材等放置位置；
　　9.設備效率（按電芯算）：整線效率≥10PPM；
　　10.單臺設備性能稼動率：≥97%；
　　11.焊接合格率：≥99.5%；
　　12.設備運行故障率:≤2%；
　　13.設備承重：≥500Kg/m2；
　　14.距離 1000mm，噪音 ≤72db；
　　15.設備能力指標：CMK≥1.67；
　　16.產品能力指標：CPK≥1.67；
　　17.設計各產線備設計壽命 ≥10 年。
　　18.不允許暗設加密或解碼等任何影響設備正常使用的程序。

　　以上是尚拓激光為方殼電池PACK模組廠商定制的4000W全自動激光焊接設備，我是可以根據客戶的焊接要求提供免費打樣測試及根據打樣結果免費出設計方案，并且我們的設備在方殼電池，軟包電池，圓柱點，儲能電池等模組適用。
