什么是激光熔深焊接？激光焊接的原理可分為熱傳導(dǎo)型焊接和激光深熔焊接，激光焊接機的深熔焊通常使用光纖連續(xù)激光束來完成材料的連接。當功率密度小于104~105 W/cm2為熱傳導(dǎo)焊，此時熔深淺、焊接速度慢；功率密度大于105~107 W/cm2時，金屬表面受熱作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深寬比大的特點。

　　激光深熔焊接時主要工藝參數(shù)如下：
　　1、激光功率
　　激光焊接中存在一個激光能量密度閾值，低于此值，熔深很淺，一旦達到或超過此值，熔深會大幅度提高。只有當工件上的激光功率密度超過閾值（與材料有關(guān)），等離子體才會產(chǎn)生，這標志著穩(wěn)定深熔焊的進行。如果激光功率低于此閾值，工件僅發(fā)生表面熔化，也即焊接以穩(wěn)定熱傳導(dǎo)型進行。而當激光功率密度處于小孔形成的臨界條件附近時，深熔焊和傳導(dǎo)焊交替進行，成為不穩(wěn)定焊接過程，導(dǎo)致熔深波動很大。激光深熔焊時，激光功率同時控制熔透深度和焊接速度。焊接的熔深直接與光束功率密度有關(guān)，且是入射光束功率和光束焦斑的函數(shù)。一般來說，對一定直徑的激光束，熔深隨著光束功率提高而增加。

　　2、光束焦斑
　　光束斑點大小是激光焊接的最重要變量之一，因為它決定功率密度。但對高功率激光來說，對它的測量是一個難題，盡管已經(jīng)有很多間接測量技術(shù)。
　　光束焦點衍射極限光斑尺寸可以根據(jù)光衍射理論計算，但由于聚焦透鏡像差的存在，實際光斑要比計算值偏大。最簡單的實測方法是等溫度輪廓法，即用厚紙燒焦和穿透聚丙烯板后測量焦斑和穿孔直徑。這種方法要通過測量實踐，掌握好激光功率大小和光束作用的時間。
　　3、材料吸收值
　　材料對激光的吸收取決于材料的一些重要性能，如吸收率、反射率、熱導(dǎo)率、熔化溫度、蒸發(fā)溫度等，其中最重要的是吸收率。影響材料對激光光束的吸收率的因素包括兩個方面：首先是材料的電阻系數(shù)，經(jīng)過對材料拋光表面的吸收率測量發(fā)現(xiàn)，材料吸收率與電阻系數(shù)的平方根成正比，而電阻系數(shù)又隨溫度而變化；其次，材料的表面狀態(tài)（或者光潔度）對光束吸收率有較重要影響，從而對焊接效果產(chǎn)生明顯作用。
　　4、焊接速度

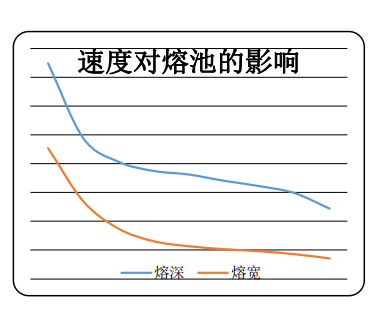

　　焊接速度對熔深影響較大，提高速度會使熔深變淺，但速度過低又會導(dǎo)致材料過度熔化、工件焊穿。所以，對一定激光功率和一定厚度的某特定材料有一個合適的焊接速度范圍，并在其中相應(yīng)速度值時可獲得最大熔深。

　　5、保護氣體
　　保護氣體有三種：氦氣、氬氣、氮氣。激光焊接過程常使用惰性氣體來保護熔池，當某些材料焊接可不計較表面氧化時則也可不考慮保護，但對大多數(shù)應(yīng)用場合則常使用氦、氬、氮等氣體作保護，使工件在焊接過程中免受氧化。
　　使用保護氣體的第二個作用是保護聚焦透鏡免受金屬蒸氣污染和液體熔滴的濺射。特別在高功率激光焊接時，由于其噴出物變得非常有力，此時保護透鏡則更為必要。
　　保護氣體的第三個作用是對驅(qū)散高功率激光焊接產(chǎn)生的等離子屏蔽很有效。金屬蒸氣吸收激光束電離成等離子云，金屬蒸氣周圍的保護氣體也會因受熱而電離。如果等離子體存在過多，激光束在某種程度上被等離子體消耗。等離子體作為第二種能量存在于工作表面，使得熔深變淺、焊接熔池表面變寬。通過增加電子與離子和中性原子三體碰撞來增加電子的復(fù)合速率，以降低等離子體中的電子密度。中性原子越輕，碰撞頻率越高，復(fù)合速率越高；另一方面，只有電離能高的保護氣體，才不致因氣體本身的電離而增加電子密度。
　　6、透鏡焦距
　　焊接時通常采用聚焦方式會聚激光，一般選用63~254mm(2.5”~10”)焦距的透鏡。聚焦光斑大小與焦距成正比，焦距越短，光斑越小。但焦距長短也影響焦深，即焦深隨著焦距同步增加，所以短焦距可提高功率密度，但因焦深小，必須精確保持透鏡與工件的間距，且熔深也不大。由于受焊接過程中產(chǎn)生的飛濺物和激光模式的影響，實際焊接使用的最短焦深多為焦距126mm(5”)。當接縫較大或需要通過加大光斑尺寸來增加焊縫時，可選擇254mm(10”)焦距的透鏡，在此情況下，為了達到深熔小孔效應(yīng)，需要更高的激光輸出功率（功率密度）。
　　7、焦點位置
　　焊接時，為了保持足夠功率密度，焦點位置至關(guān)重要。焦點與工件表面相對位置的變化直接影響焊縫寬度與深度。在大多數(shù)激光焊接應(yīng)用場合，通常將焦點的位置設(shè)置在工件表面之下大約所需熔深的1/4處。

　　8、激光束位置
　　對不同的材料進行激光焊接時，激光束位置控制著焊縫的最終質(zhì)量，特別是對接接頭的情況比搭接結(jié)頭的情況對此更為敏感。有些應(yīng)用場合，被焊接工件的幾何形狀需要激光束偏轉(zhuǎn)一個角度，當光束軸線與接頭平面間偏轉(zhuǎn)角度在100度以內(nèi)時，工件對激光能量的吸收不會受到影響。
　　以上是尚拓激光小編對激光熔深焊接工藝參數(shù)進行的小結(jié)，雖然說熔深焊運用的比較多，但是不管是選擇什么樣的焊接方式，也不一定適用所以的產(chǎn)品，所以建議客戶進行打樣確認，根據(jù)自己的焊接要求定制激光焊接設(shè)備。
