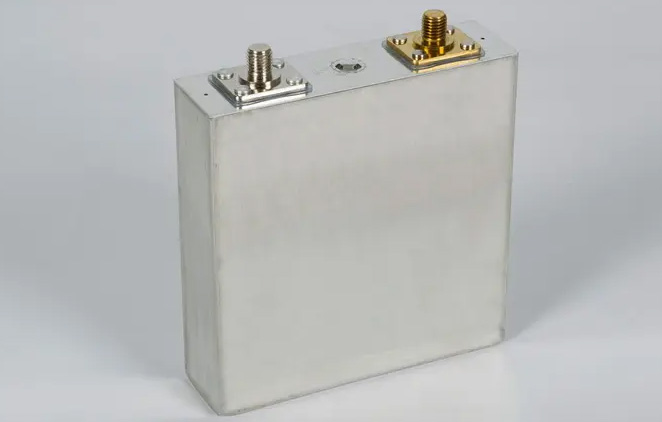

在所有不同形狀的電池中，方型鋁殼電池的焊接工藝最重要的工序是殼蓋的封裝，方形電池外殼的封口辦法一般是在電池頂部有一個(gè)長方形蓋板，板上帶有正極輸入端，將蓋板塞入外殼與口平齊，然后用激光將蓋板與外殼之間的長方形縫隙以脈沖或者連續(xù)激光焊接的方式焊好密封即可。

　　方形電池激光焊接方法：
　　焊接方式主要分為側(cè)焊和頂焊，其中側(cè)焊的主要好處是對電芯內(nèi)部的影響較小，飛濺物不會輕易進(jìn)入殼蓋內(nèi)側(cè)。由于焊接后可能會導(dǎo)致凸起，這對后續(xù)工藝的裝配會有些微影響，因此側(cè)焊工藝對激光器的穩(wěn)定性、材料的潔凈度等要求極高。而頂焊工藝由于焊接在一個(gè)面上，對焊接設(shè)備集成要求比較低。
　　目前，動力電池激光立焊接方式是業(yè)內(nèi)廣受推崇的焊接方式，立焊只需一個(gè)收口節(jié)點(diǎn)，便可大大降低側(cè)焊接四個(gè)收口節(jié)點(diǎn)的側(cè)漏風(fēng)險(xiǎn)，而且有利于量產(chǎn)化。
　　激光焊接模式分類：
　　1、脈沖模式焊接
　　脈沖激光器常用的脈沖波形有方波、尖峰波、雙峰波等幾種，由于鋁合金表面對光的反射率太高，焊接時(shí)應(yīng)選擇合適的焊接波形。當(dāng)高強(qiáng)度激光束射至材料表面，金屬表面將會有60%-98%的激光能量因反射而損失掉，且反射率隨物件表面的溫度而變化。一般焊接鋁合金時(shí)最優(yōu)選擇尖形波和雙峰波，此種焊接波形后面緩降部分脈寬較長，能夠有效地減少氣孔和裂紋的產(chǎn)生。
　　由于鋁合金對激光的反射率較高，為了防止激光束垂直入射造成垂直反射而損害激光聚焦鏡，焊接過程中通常將焊接頭偏轉(zhuǎn)一定角度。焊點(diǎn)直徑和有效結(jié)合面的直徑隨激光傾斜角增大而增大，當(dāng)激光傾斜角度為40°時(shí)，獲得最大的焊點(diǎn)及有效結(jié)合面。焊點(diǎn)熔深和有效熔深隨激光傾斜角減小，當(dāng)大于60°時(shí)，其有效焊接熔深降為零。所以傾斜焊接頭到一定角度，可以適當(dāng)增加焊縫熔深和熔寬。另外在焊接時(shí)，以焊縫為界，需將激光焊斑偏蓋板65%、殼體35%進(jìn)行焊接，可以有效減少因合蓋問題導(dǎo)致的炸火。

　　2、連續(xù)模式焊接
　　連續(xù)激光器焊接由于其受熱過程不像脈沖驟冷驟熱，焊接時(shí)裂紋傾向不是很明顯，為了改善焊縫質(zhì)量，采用連續(xù)激光器焊接，焊縫表面平滑均勻，無飛濺，無缺陷，焊縫內(nèi)部未發(fā)現(xiàn)裂紋。在鋁合金的焊接方面，連續(xù)激光器的優(yōu)勢很明顯與傳統(tǒng)的焊接方法相比，生產(chǎn)效率高，且無需填絲；與脈沖激光焊相比可以解決其在焊后產(chǎn)生的缺陷，如裂紋、氣孔、飛濺等，保證鋁合金在焊后有良好的機(jī)械性能；焊后不會凹陷，焊后拋光打磨量減少，節(jié)約了生產(chǎn)成本，但是因?yàn)檫B續(xù)激光器的光斑比較小，所以對工件的裝配精度要求較高。
　　雖然我國激光焊接工藝日趨成熟，但是，高質(zhì)量的動力電池仍需生產(chǎn)廠家設(shè)計(jì)人員和激光焊接技術(shù)人員密切協(xié)作，動力電池焊接當(dāng)中，焊接工藝技術(shù)人員會根據(jù)客戶的電池材料、形狀、厚度、拉力要求等選擇合適的激光器和焊接工藝參數(shù)，包括焊接速度、 波形、峰值、焊頭傾斜角度等來設(shè)置合理的焊接工藝參數(shù)，以保證最終的焊接效果滿足動力電池廠家的要求。想要了解更多可以咨詢尚拓激光銷售工程師。
