電池模組激光焊接生產線定制方案主要是根據客戶的技術要求書及客戶現場生產需要定制而成?？梢耘渲?000W-6000W激光器，采用尚拓激光標準的龍門式結構，結構美觀焊接工作穩定，根據客戶的要求實現電池模組的裝配、焊接、檢測。下面是關于電池模組激光焊接生產線定制方案的詳解。主要包括2000W電池模組采集線焊接線體及6000W電池模組匯流排焊接線體。下面跟著尚拓激光一起來；了解一下電池模組激光焊接生產線焊接通用要求相關信息。

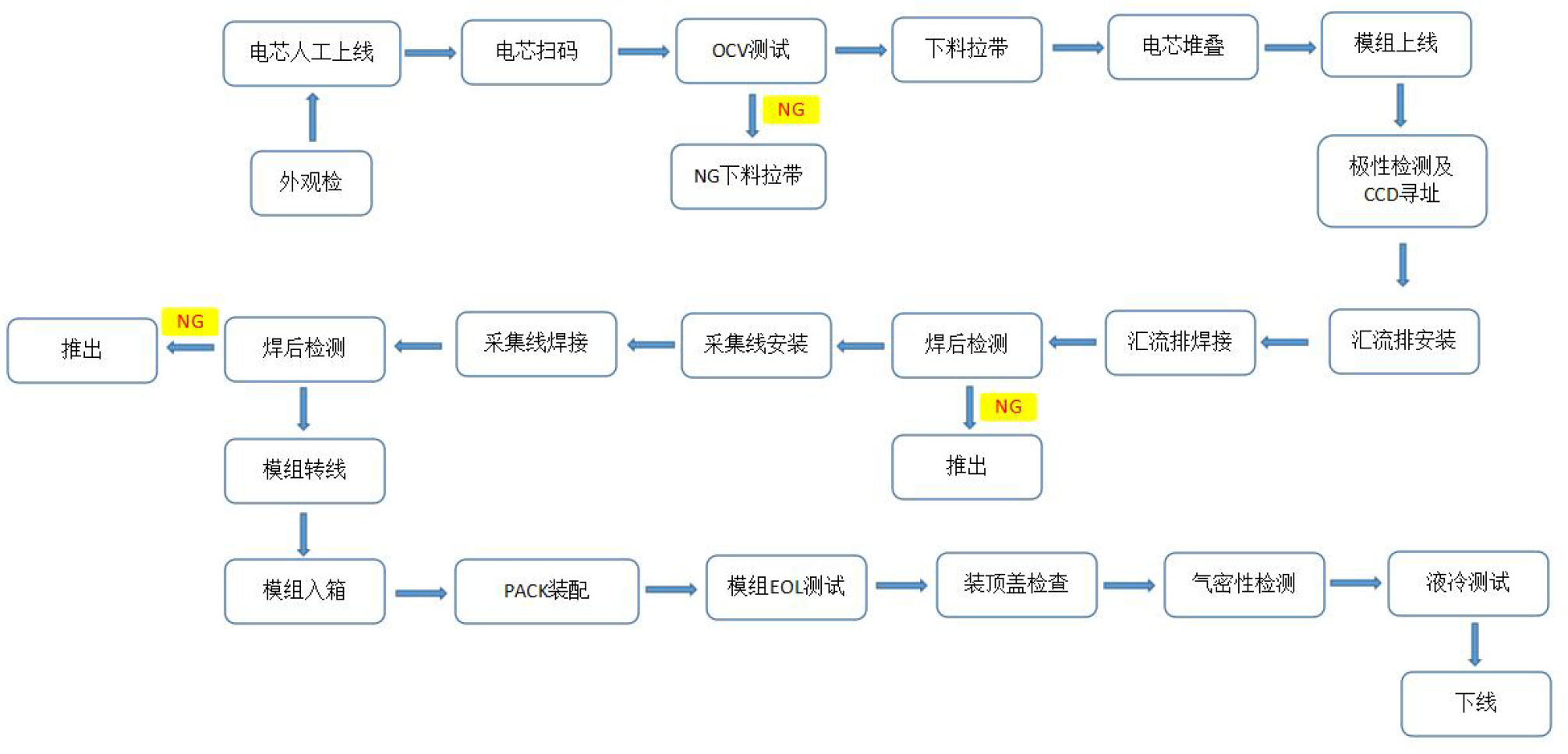

電池模組激光焊接生產線定制方案本設備主要包含電芯OCV測試、電芯堆疊、極性檢測及焊前尋址、匯流排安裝、匯流排激光焊接、匯流排焊后檢測、采集線束安裝、采集線束焊接、采集線束焊接檢測、模組入箱、模組固定/點膠、裝風扇BMU、模組EOL測試、裝頂蓋檢查、模組下線等功能。
　　所有單機設備及分布式系統通過調度系統統一與MES進行數據交互，實現上下游系統的集成、生產能力的匹配，滿足上產線生產要求。

電池模組激光焊接生產線焊接通用要求：
　　1.可裝配最大產品尺寸：800*600*300mm，模組電池包重量≤200Kg;
　　2.該模組線擬定的工藝過程為通用過程，不排除個別產品的組件裝配順序和
　　加工要求完全滿足，該線需要有一定的擴展能力和兼容性（如液冷電池包），
　　工站在允許的情況下可以預留，工序可以自由調整;
　　3.產線設計應充分考慮車間布局和運輸、人流通道。設計方案應有較高的實
　　用性并充分考慮人工作業便捷性和安全性；
　　4.每個工站需支持不良品排出功能，關鍵工站生產數據需要上傳至廠規級
　　MES 系統，預留網絡和配電、配氣;
　　5.焊接工站按工序參數要求匯流排焊接機≥6000W，采集線焊接機大于 2000W
　　以上帶機器人（帶振鏡、測高拍照等功能，有效焊接范圍：長≥1200mm，寬≥1000mm），穿透焊形狀為點、直線、圓、方形；機械手定位精度：±0.02mm；
　　且具備防爆除塵功能，不同模組工裝可快換，工裝切換時間≤15 分鐘；
　　6.設備可選擇程序自動焊接，也可手工模式單點焊接；
　　7.自動模式下產品有測距防誤焊功能，手動模式下管理員有屏蔽測距保護功
　　能；整線可具備同時焊接兩個模組及以上或模組箱體整箱焊接;
　　8.整線各工序需考慮調試設備及換型操作的便捷性；

9.焊接需有可觀察門開啟范圍：600mm 以上；
　　10.焊點定位方式：CCD 拍照定位（拍照保存）+傳感器測高（HMI 顯示高度值）；
　　11.異常報警：所有工站安裝一個聲光報警三色指示燈；
　　12.自動設備具備中斷恢復功能（異常處理完成后，可于中斷處恢復執行）；
　　13.下臺架高度不高于 700mm（方便工件搬運）；
　　14.焊縫焊接表面均勻細膩圓潤、平整、起弧和收弧處過渡平滑并有氣體保護；
　　15.焊縫不允許裂紋、燒穿、焊偏、斷弧、焊瘤等缺陷；
　　16.具備產品焊接防錯和追溯功能。
　　17.焊縫熔深（底材）≥1.2mm，底材厚度*40%≤焊縫熔深≤底材厚度*60%，焊
　　縫寬度≥1.5mm，焊縫長度≥焊材長度*90%，極柱焊后的垂直剝離力＞1500N
　　焊縫凹陷深度≤焊材厚度*30%；
　　18.焊接機與生產流水線對接，實現焊接自動化。
　　以上是電池模組激光焊接生產線定制方案關于客戶技術要求，想要了解更多可以繼續關注小編，稍后針對客戶的焊接要求關于方案定制的詳解。
